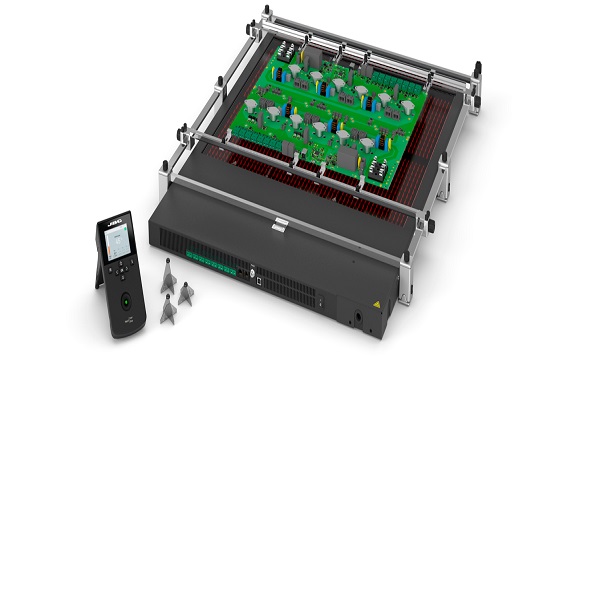

JBC - PHXK XL Preriscaldatore Set

JBC - PHXK XL Preriscaldatore Set

Riduce il rischio di shock termici durante la rilavorazione

Si tratta di un sistema completo per il preriscaldamento di PCBA di grandi dimensioni come schede di comunicazione, aeroplani, ecc. e ideale per lavori di saldatura ripetitivi. È dotato di un'area di riscaldamento di 510 x 610 mm / 20,07 x 24 pollici e funziona con un massimo di otto termocoppie.

Affidabilità senza pari nella precisione della temperatura e nel controllo del PCBA in modo che nessun componente venga danneggiato.

Il preriscaldatore può essere azionato facilmente e comodamente tramite l'intuitiva navigazione del menu.

Dispone di tre modalità di lavoro:

Power Mode consente di lavorare a un livello di potenza fisso con la possibilità di utilizzare termocoppia di protezione.

La modalità temperatura mantiene il PCBA ad una temperatura selezionata, utilizzando la termocoppia di regolazione e, opzionalmente, le termocoppie di protezione.

Profile Mode consente il controllo della velocità di riscaldamento del PCBA mediante l'uso di una termocoppia di controllo e protezione, senza superare i livelli limite consigliati in ciascuna applicazione.

È dotato di 22 profili personalizzabili.

È possibile collegare fino a otto termocoppie che consentono all'operatore di lavorare in una qualsiasi delle tre modalità di lavoro.

Il supporto per PCB PSX XL si adatta perfettamente a qualsiasi tipo di PCB grazie ai suoi numerosi componenti regolabili e alle sue 3 posizioni di gioco regolabili 28, 38 o 48 mm / 1,1, 1,5 o 1,9 pollici.

Mediante il software JBC, il preriscaldatore può essere sincronizzato con altre apparecchiature ad aria calda, stazioni di saldatura e aspiratori di fumi JBC per consentire loro di lavorare insieme e di eseguire il processo di rilavorazione in modo ottimale.

COMPOSIZIONE DEL PRODOTTO:

1 Unità di riscaldamento
1 Console
1 Supporto PCB PSX XL
4 PH201 Supporto PCB metallico L1
4 PH202 Supporto Metallico PCB L2
4 PH203 Supporto Metallico PCB L3
3 PH218 Termocoppia tipo K
1 Nastro Kapton PH217 per PCB

Intervallo di temperatura:                     da 50 a 250 ºC / da 120 a 482 ºF
Zona di riscaldamento:                         Zona A 510 x 200 mm / 20 x 7,9 pollici
                                                            Zona B 510 x 410 mm / 20 x 16,1 pollici
                                                            Zona A+B 510 x 610 mm / 20 x 24 pollici
Misura della temperatura:                    Termocoppia tipo K
CONNETTIVITÀ
USB-B (posteriore):                              Software per PC
USB-A (anteriore):                                Aggiornamento firmware / gestione grafica
Robot:                                                  Telecomando RS-232
Aux:                                                      Connessione console
Pedale:                                                 Collegare un pedale (rif.P-005) per controllare il riscaldatore.
ESD/EOS
ESD sicuro
ALIMENTAZIONE ELETTRICA               Massima potenza  5400 W

JBC-Temperatura fissa. profili:              3 profili (2, 3 o 4 passaggi)
Profili utente:                                         22 (fino a 6 passi per ciascuno)

Tempo massimo di lavoro:                     600 min o indefinito
DIMENSIONI E PESO Preriscaldatore:  790 x 664 x 42 mm / 23,00 kg.
                                                             31,10 x 26,14 x 1,65 pollici / 50,71 libbre.
Pacchetto:                                            1200 x 800 x 374 mm / 68,50 kg.
                                                             47,24 x 31,50 x 14,72 pollici / 151,02 libbre.
